Réception Rotor

MC2 Energy  Inspection initiale Rotors Turbines

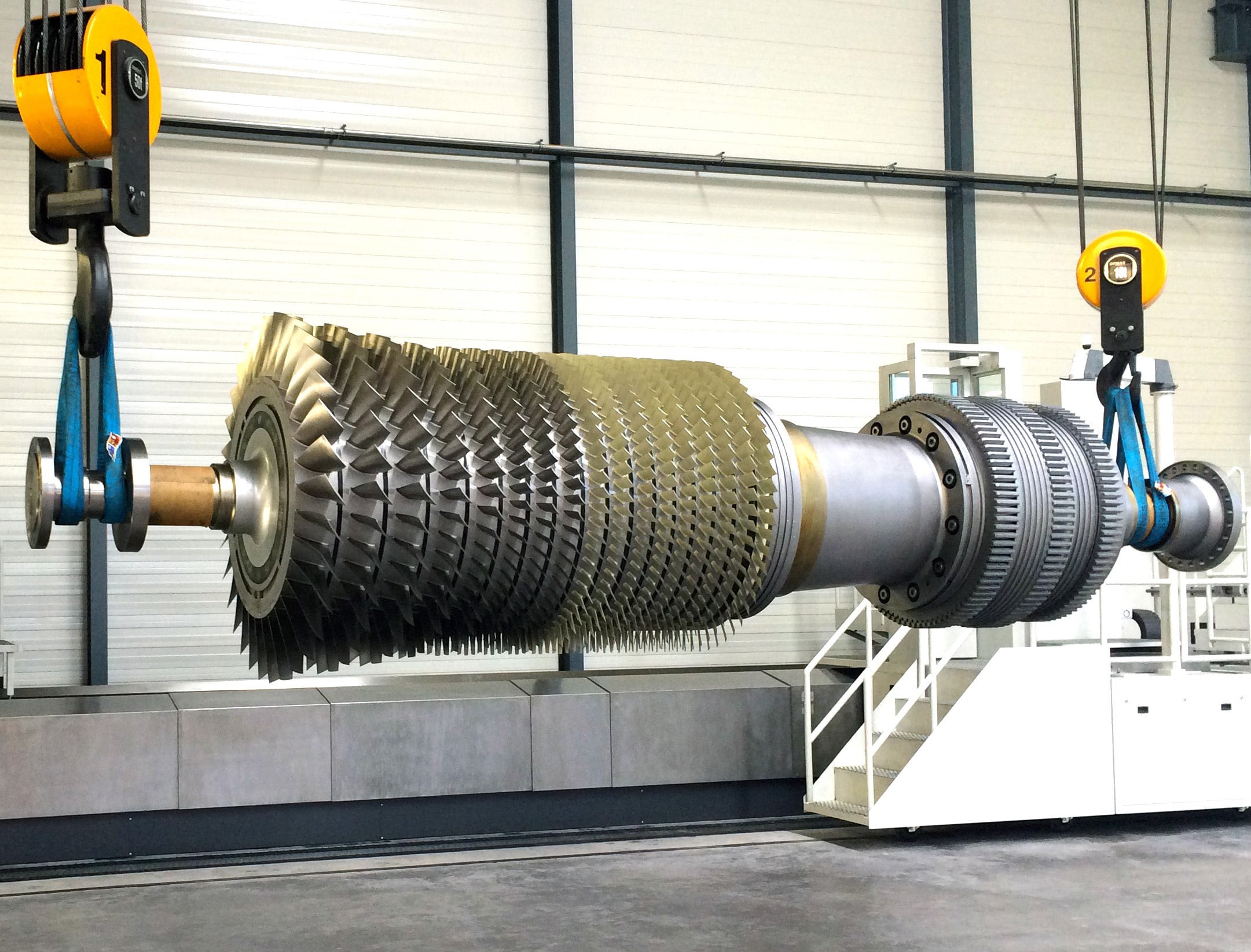

Réception rotor

Déchargement du rotor dans notre atelier.

Inventaire et identification de l’équipement livré.

Travaux d'expertise Rotor

MC2 Energy  Inspection initiale Rotor Turbine

Travaux d’expertise Rotor

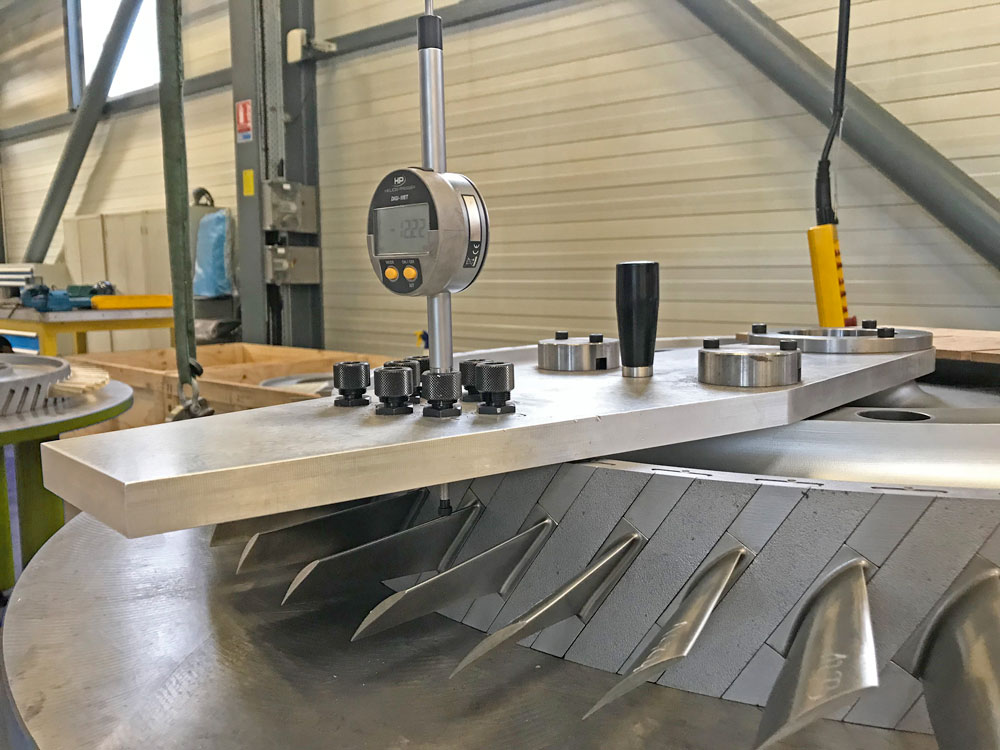

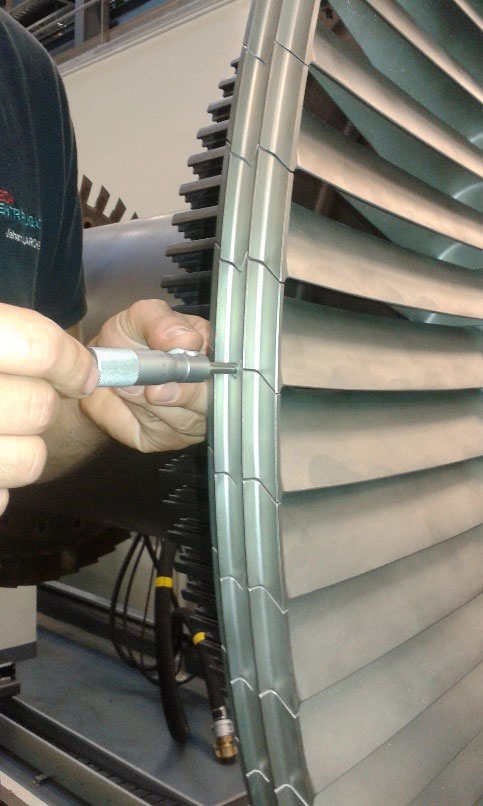

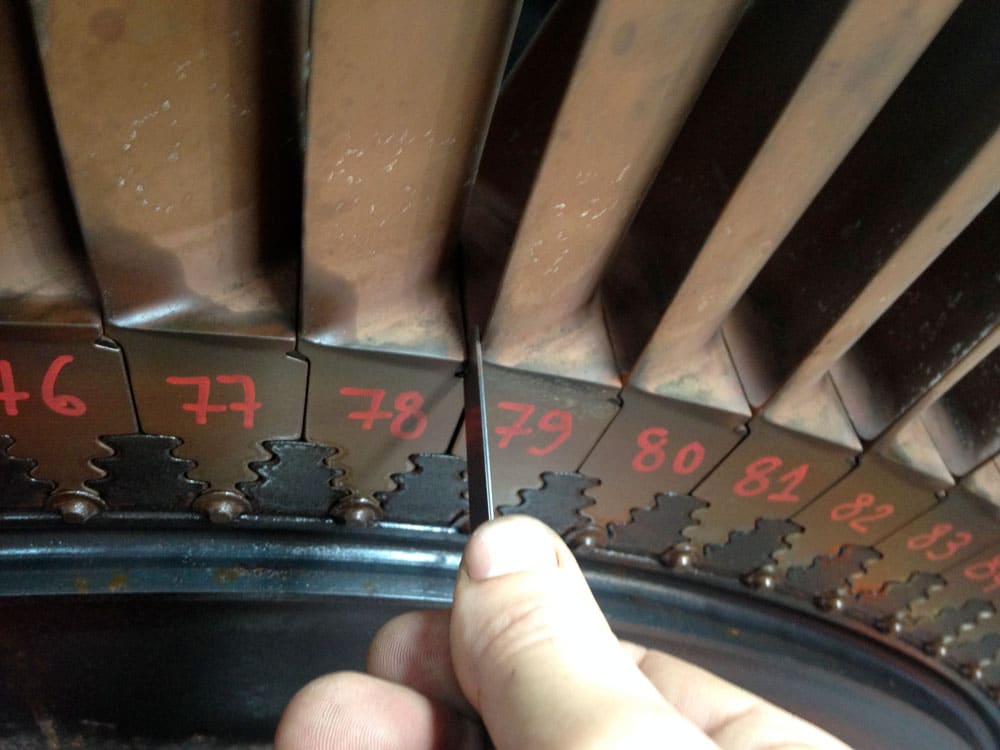

  • Jeux fonctionnels de l’aubage avant dépose

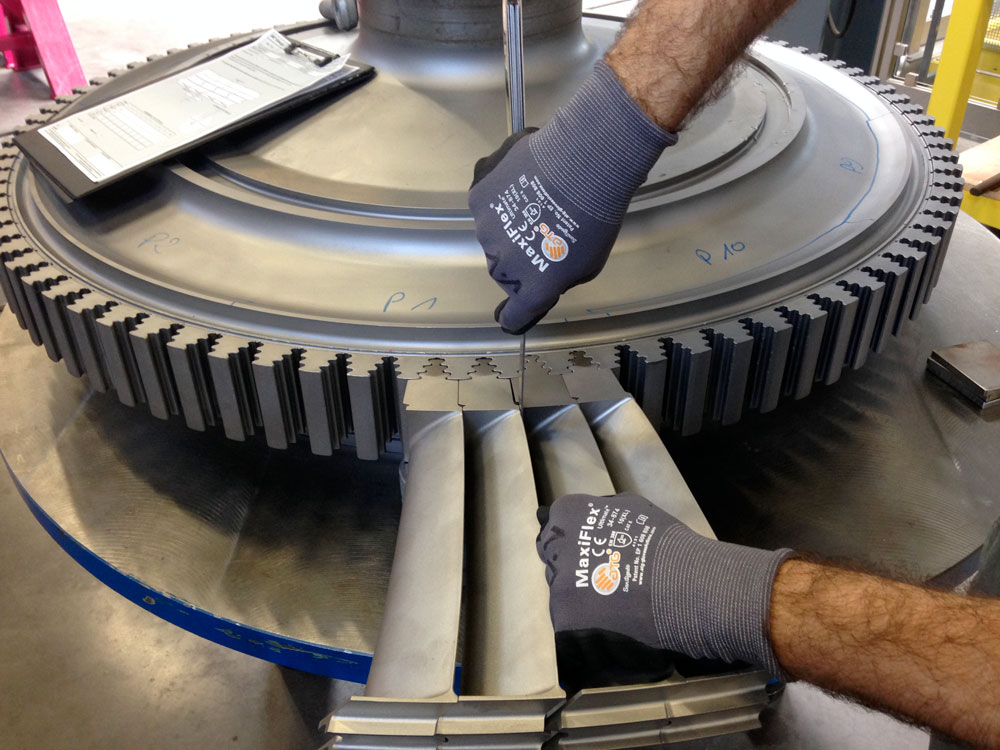

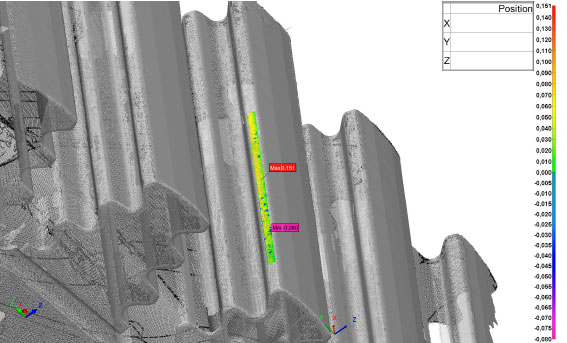

  • Relevé du taux d’usure des pieds de sapin
  • Analyse du niveau de corrosion des pieds de sapin

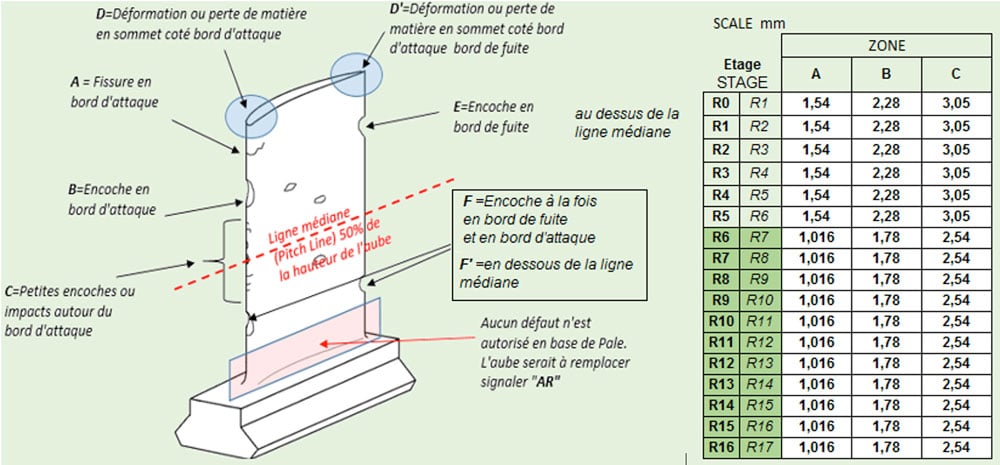

  • Caractérisation des défauts relevés sur l’aubage compresseur (FOD, Pitting)
  • Contrôle par Ultra-sons des tirants Compresseur et Turbine

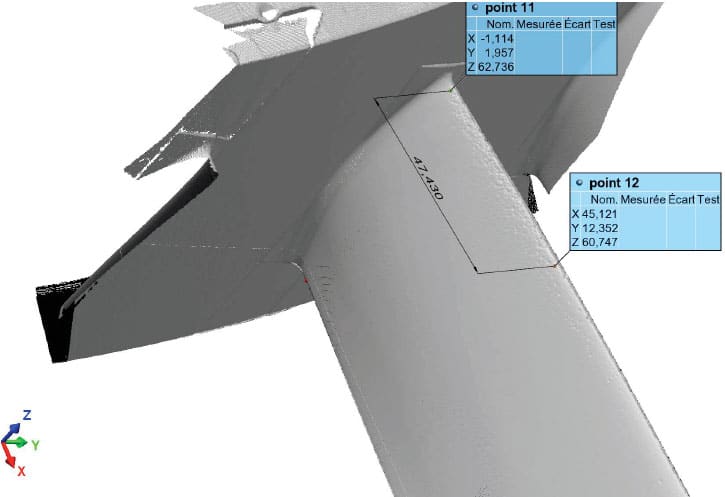

  • Contrôle dimensionnel

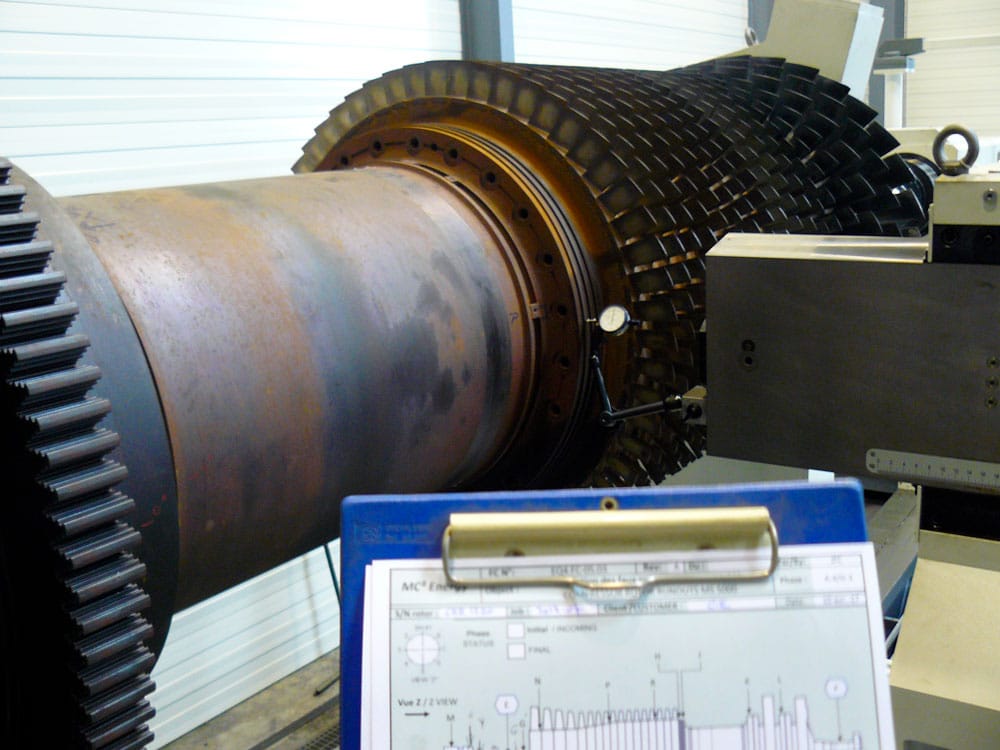

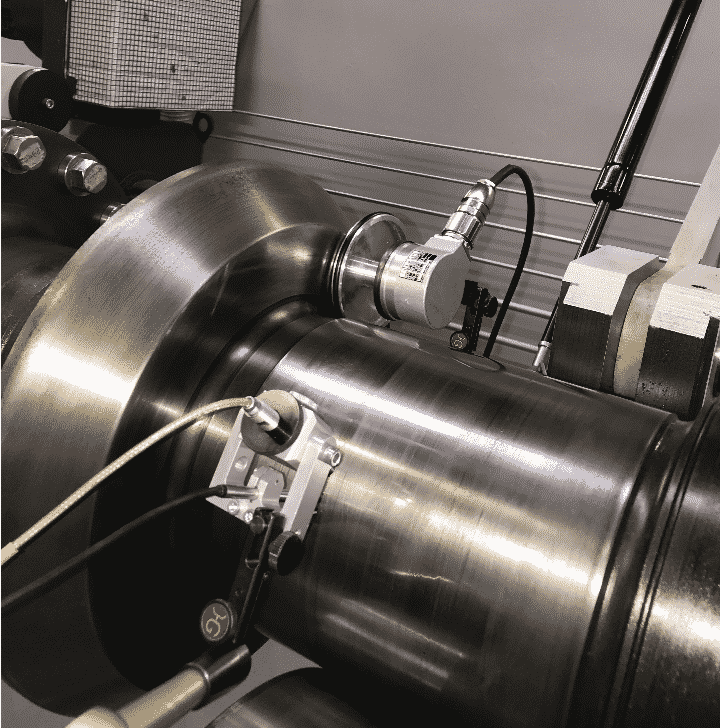

  • Contrôle des faux ronds du rotor assemblé sur le tour horizontal

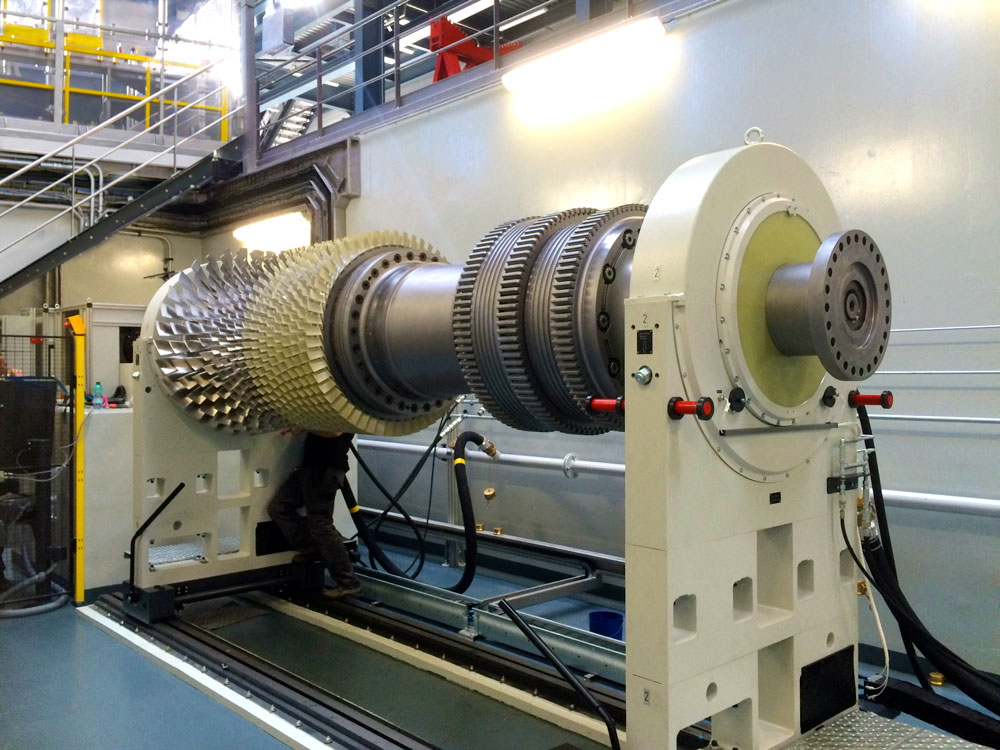

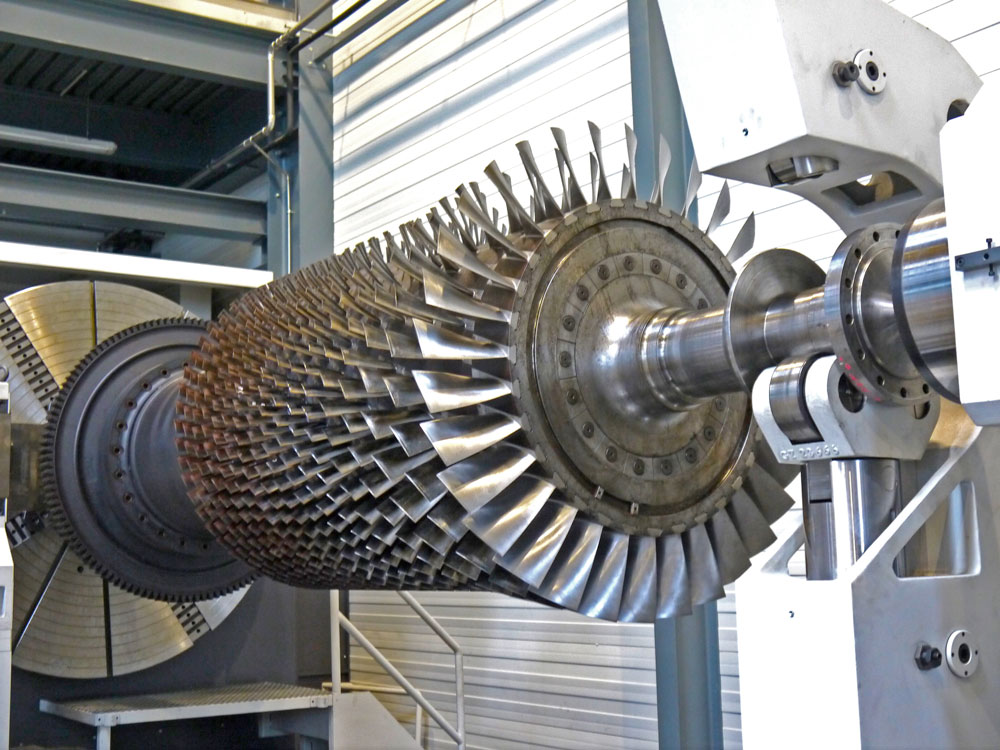

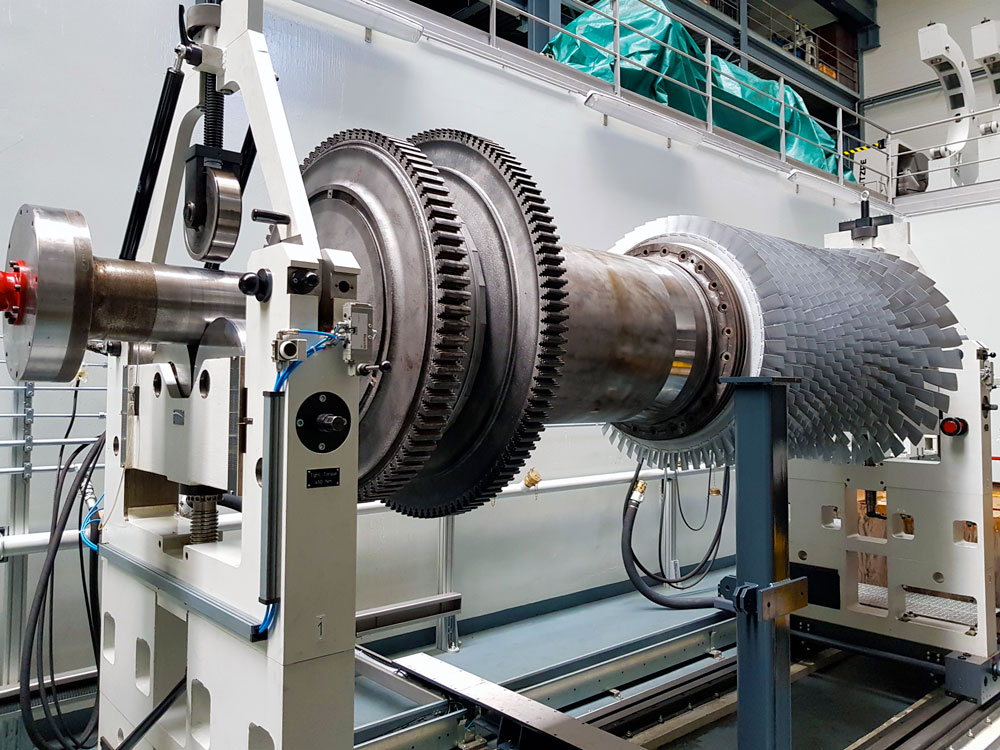

  • Vérification balourds du rotor assemblé sur équilibreuse HM70

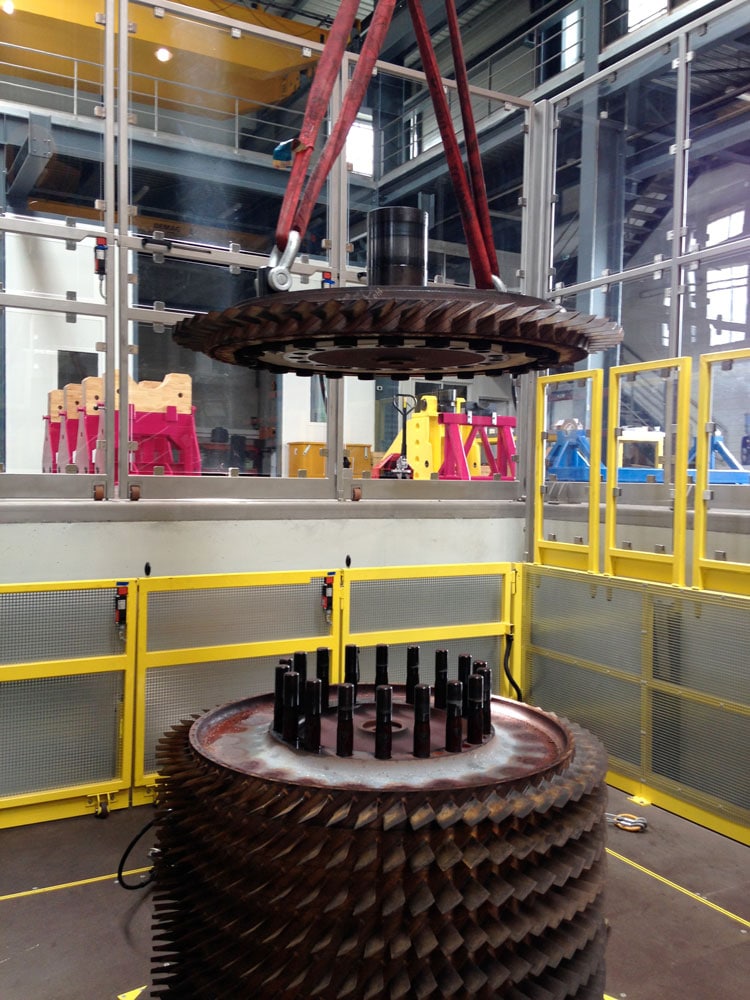

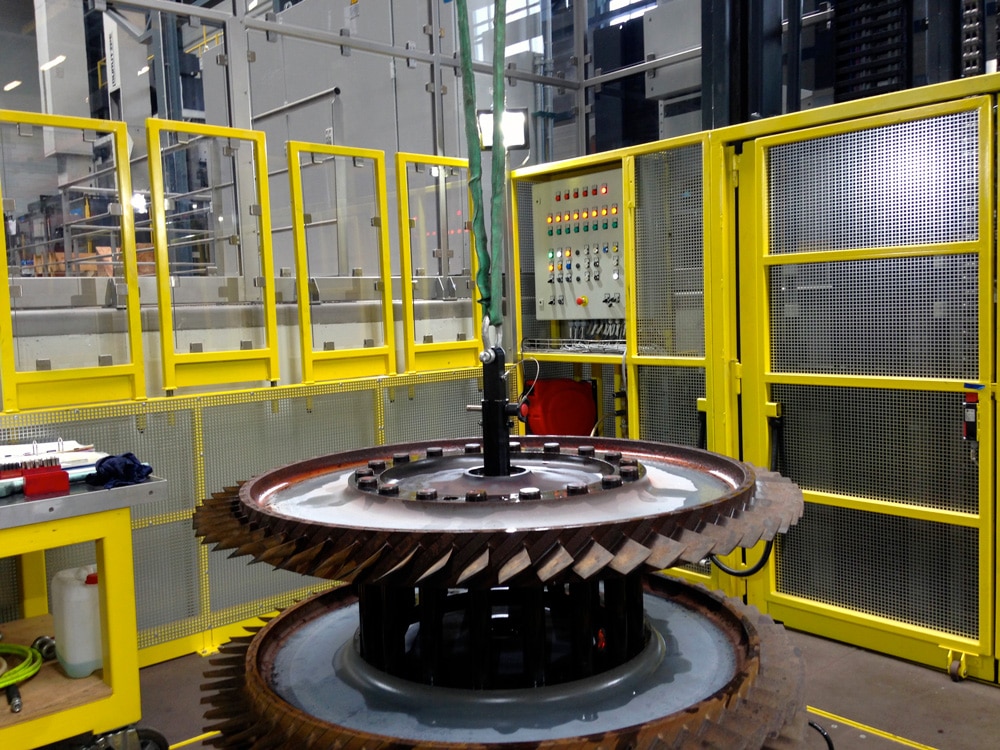

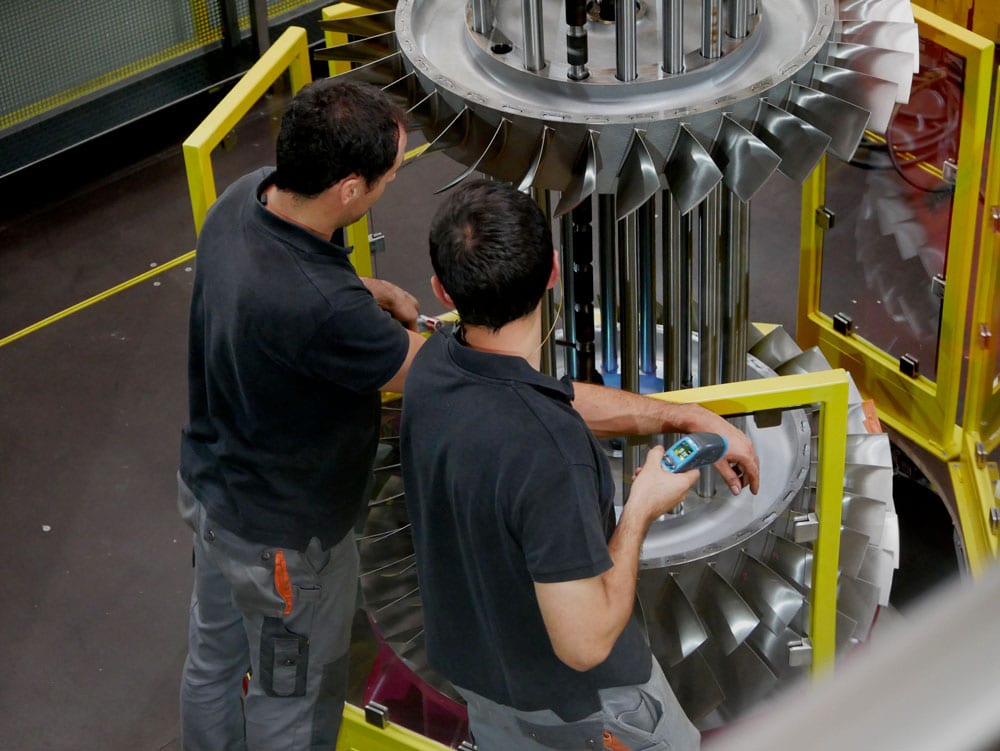

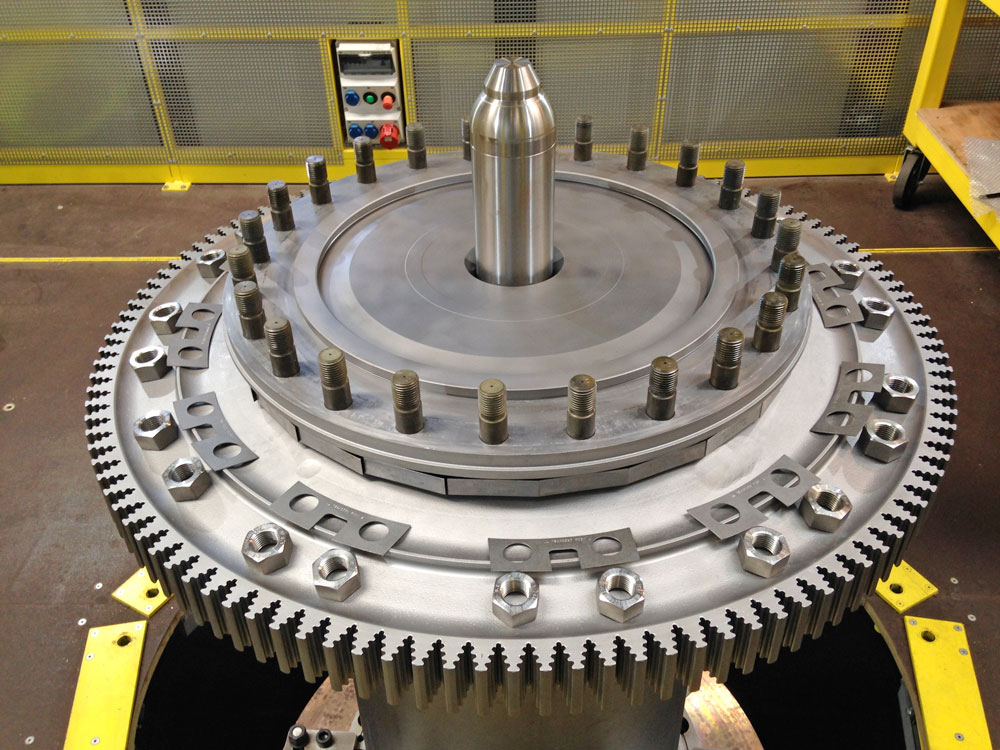

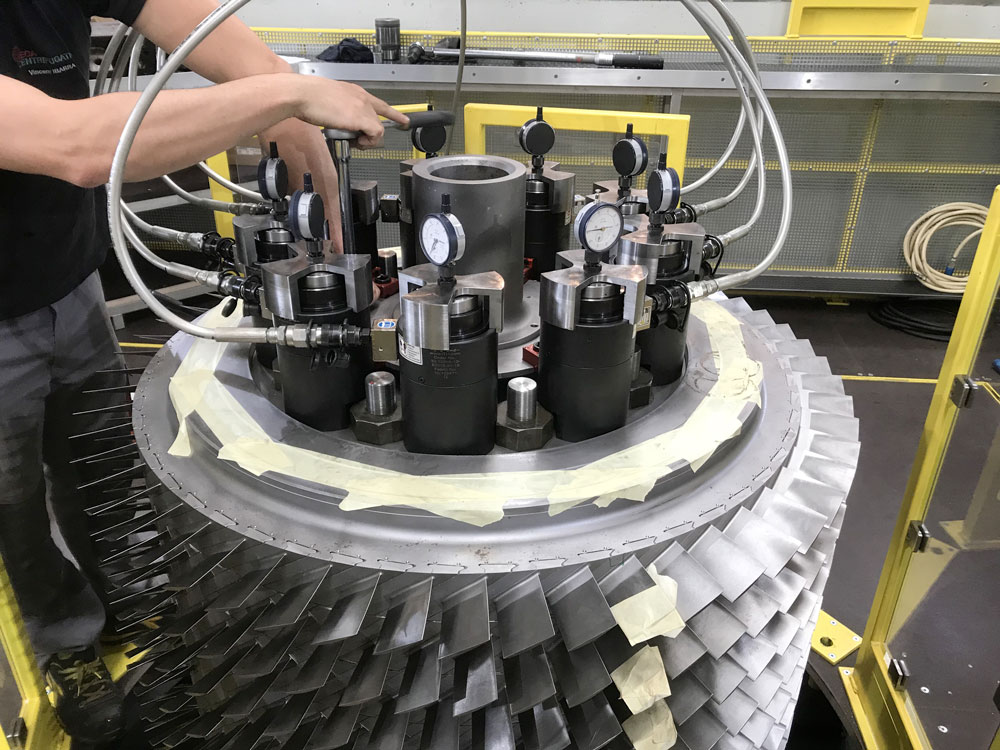

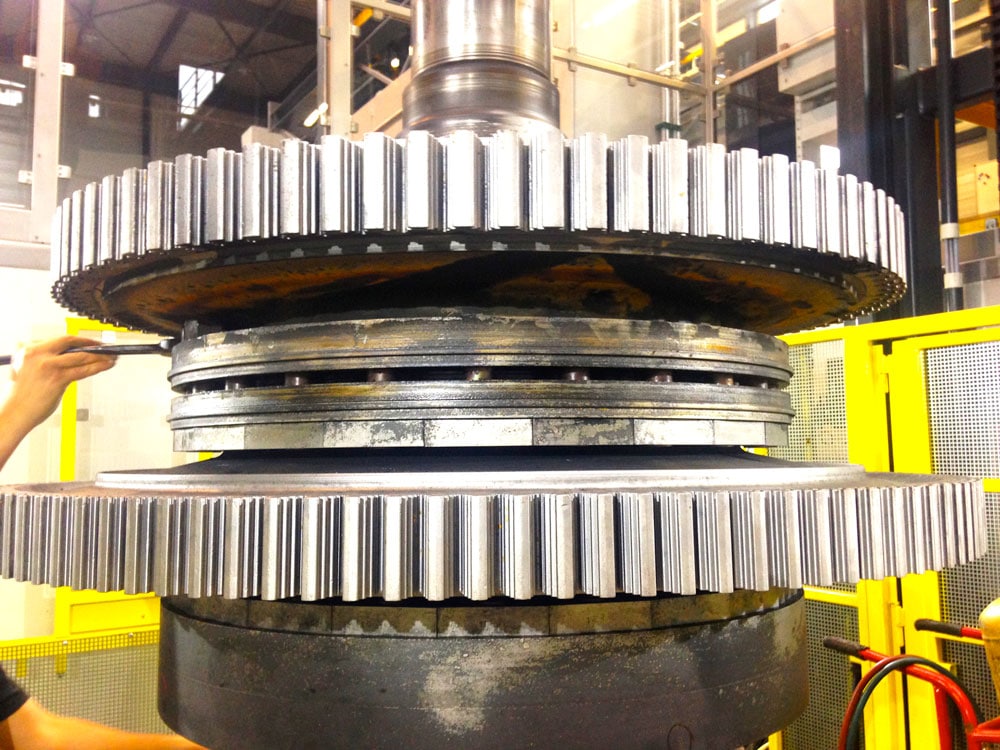

  • Dépilage du rotor Turbine
  • Contrôle des composants Turbine et Compresseur
Rapport et préconisations

MC2 Energy  Inspection initiale du rotor turbine

Ce rapport vous sera remis pour approbation préalable à tout engagement de travaux de réparation.

Il comprendra l’avis de nos experts concernant le contenu définitif des réparations ainsi que les améliorations à apporter sur vos équipements. Suivant le résultat de l’inspection initiale nous vous préconiserons des travaux de niveaux « Mineurs » ou « Majeurs ».

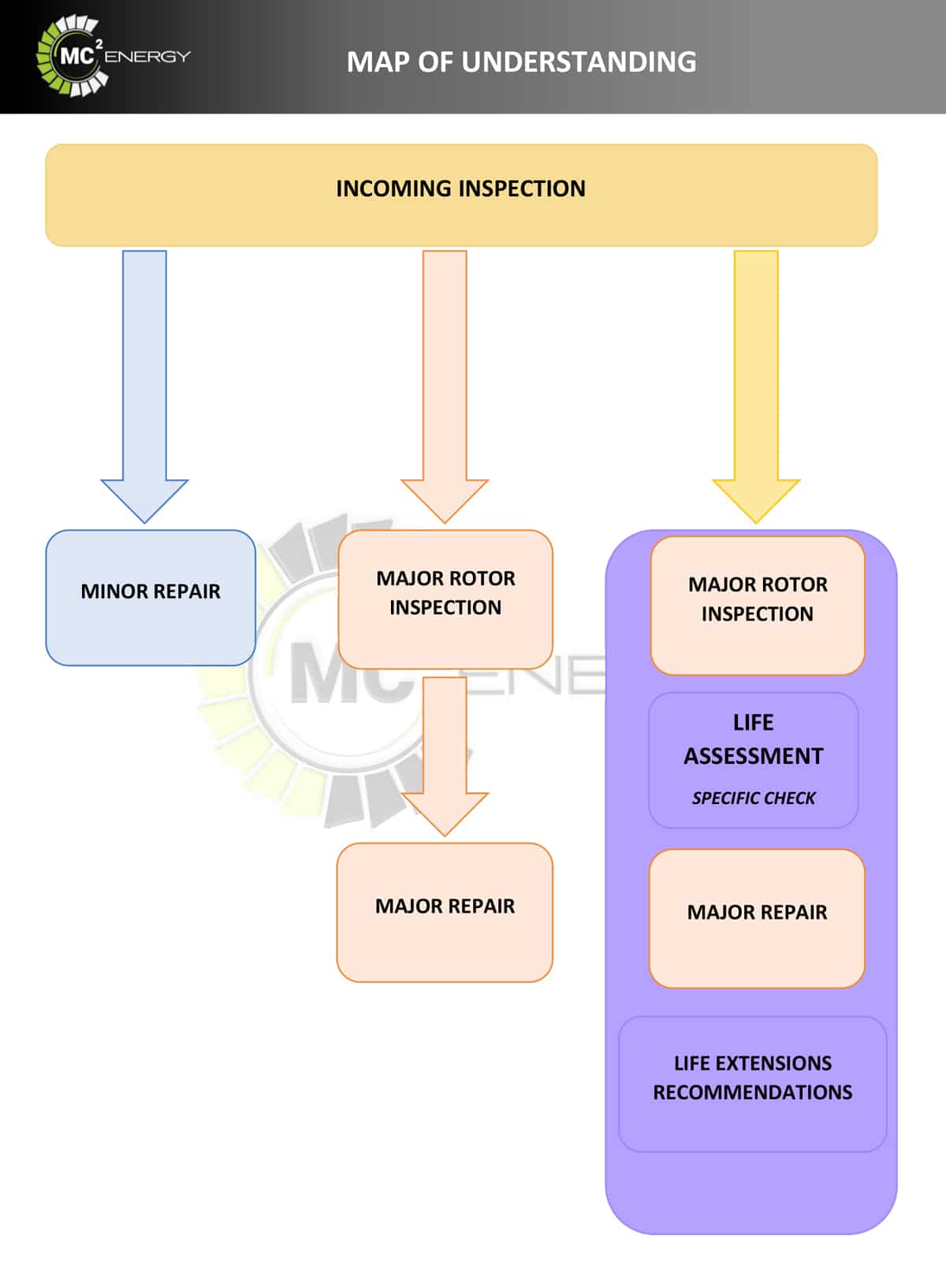

Schéma de compréhension

MC2 Energy Schéma de compréhension

Travaux de réparation niveau Mineur

MC2 Energy Travaux de réparation niveau Mineur

Le rapport d’expertise établi lors de l’inspection initiale déterminera le niveau de réparation du rotor.
Deux niveaux distincts de travaux de réparation « Mineur » ou « Majeur » seront envisageables.
Seul le niveau de réparation majeur comportera une seconde phase d’expertise.

Travaux de Réparation « Mineurs »

Le rotor ne sera pas nécessairement dépilé et les opérations suivantes pourront vous être proposées :

  • Retouches et polissage du profil des aubes endommagées

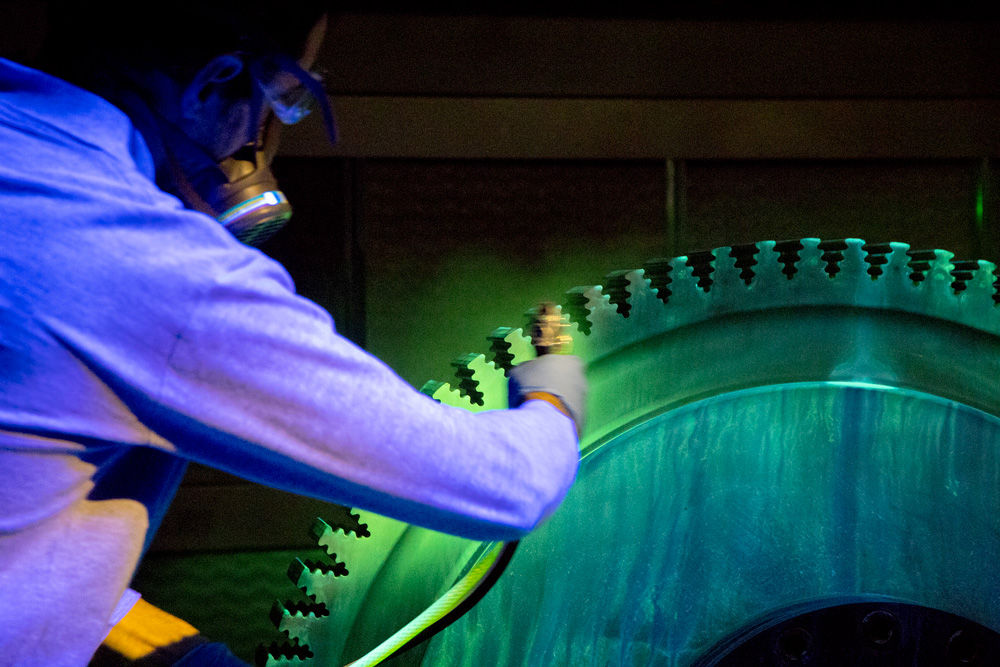

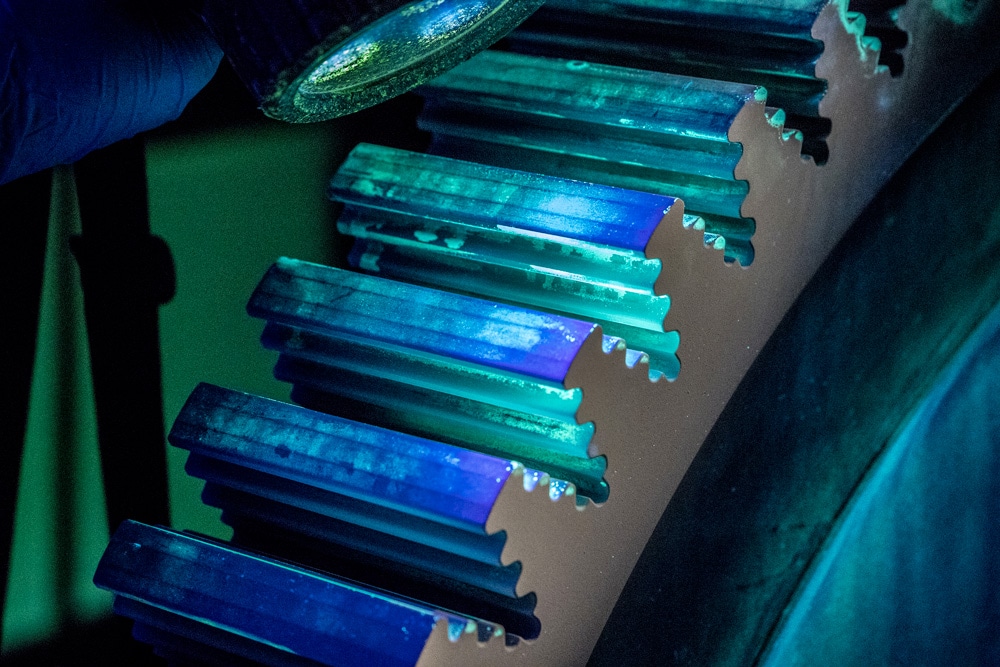

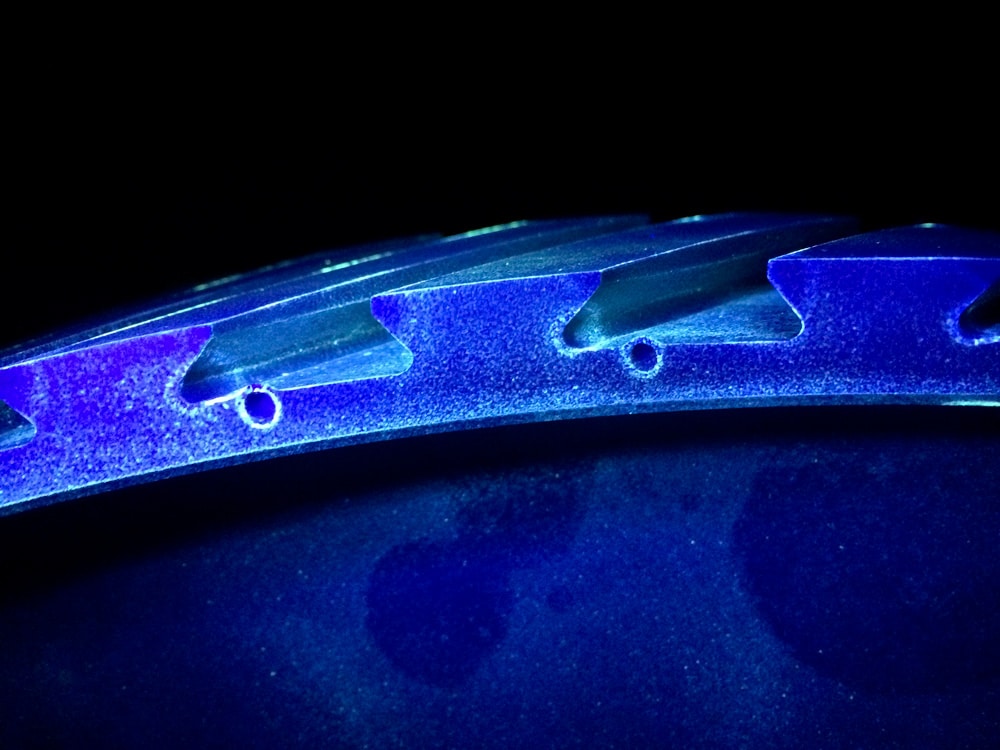

  • Contrôle Fluorescent
  • Réparation des étanchéités
  • Réparation des soies
  • Remise en conformité des jeux « Rock » de l’aubage Turbine
  • Équilibrage dynamique du rotor assemblé
  • Contrôle final
  • Emballage et préservation longue durée
  • Rédaction et émission du rapport de réparation
Travaux de réparation niveau Majeur

MC2 Energy Travaux de réparation niveau Majeur

Expertise phase 2

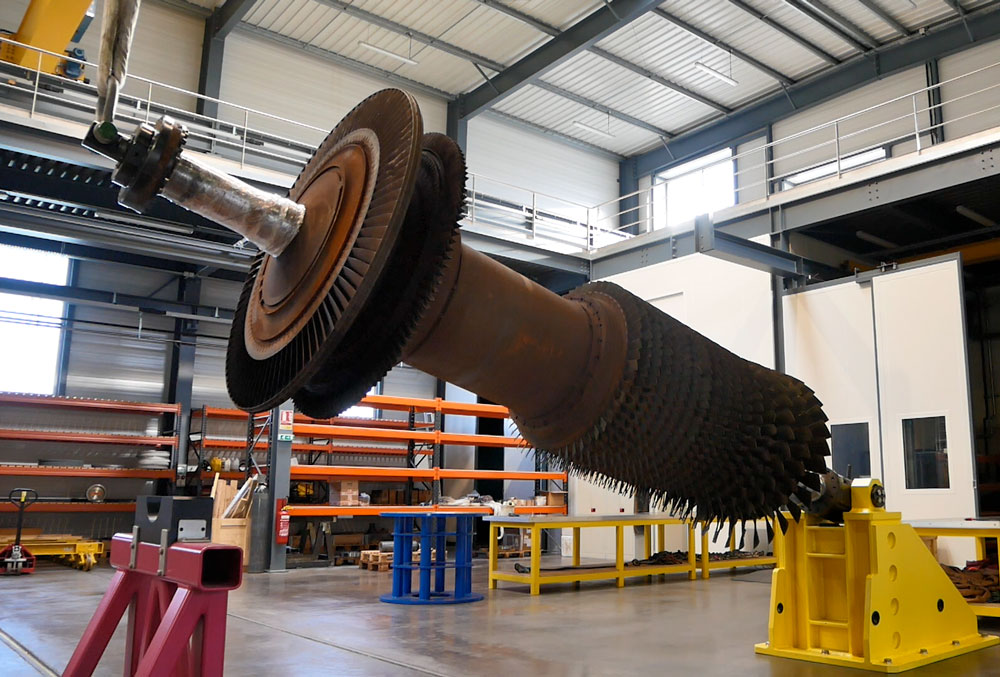

  • Basculement du rotor
  • Découplage des rotors
  • Contrôle dimensionnel et des faux ronds du rotor Turbine
  • Vérification balourds du rotor Turbine sur équilibreuse HM70
  • Contrôle dimensionnel et des faux ronds du rotor Compresseur
  • Vérification balourds du rotor Compresseur sur équilibreuse HM70

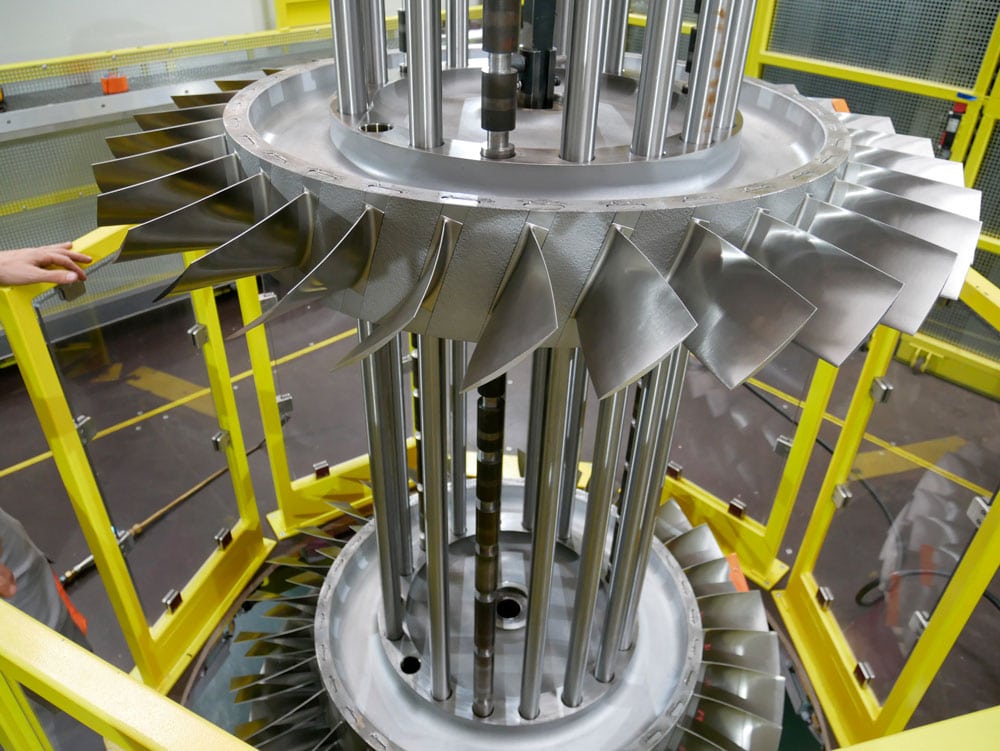

  • Dépilage du rotor Compresseur
  • Dépilage du rotor Turbine
  • Contrôle des composants Turbine et Compresseur
  • Émission du rapport d’expertise pour approbation préalable du Client avant travaux de réparation « Niveau Majeur »

Travaux de réparation

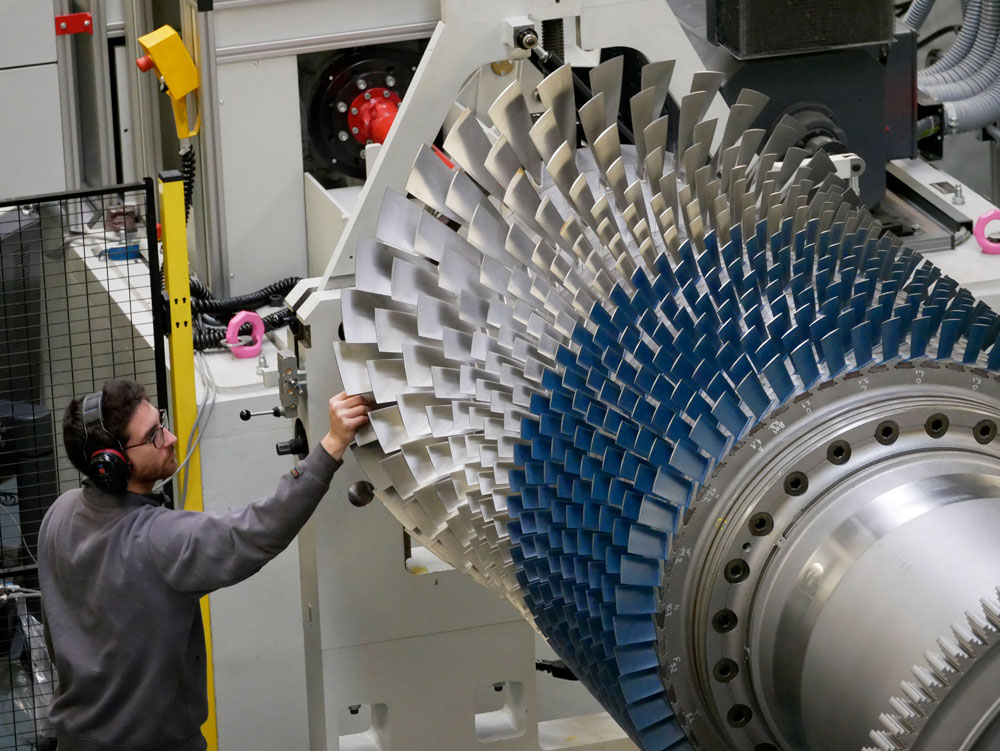

  • MC2 Energy procédera au remplacement total ou partiel de l’aubage Compresseur suivant le résultat de l’expertise et les préconisations MC2 ENERGY
    • Aubage rotor Compresseur/Fourniture STORK Blading:
      • Derniers design / Matières « C450 » équivalent « GTD 450 » ou « 403 Cb » équivalent « SS 403 »
      • Coatings « GE CC1 » ou « Sermetel »

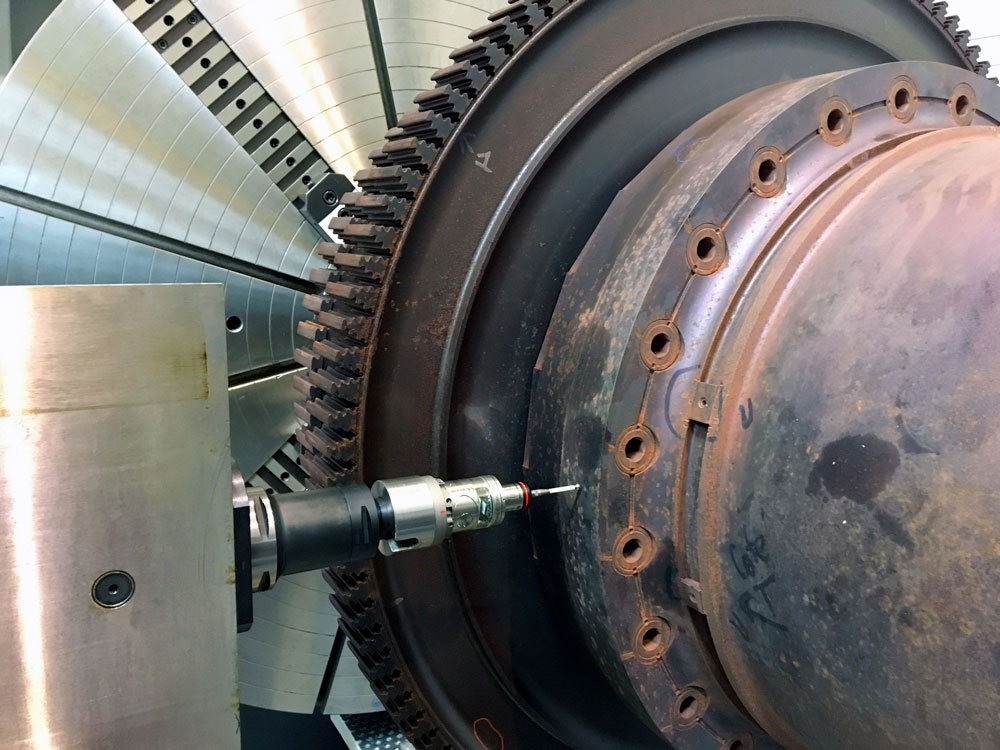

    • Nos équipements de dernière génération nous permettent d’assurer les opérations d’usinage et de rectification telles que :
      • Retouche des faces et diamètres d’accouplement des Rotors
      • Rectification des soies Rotors
      • Rectification des diamètres en sommet d’aubes Compresseur
      • Reprise des portées d’équilibrage
        • Aubage rotor Turbine :
          • Matières « INC 738-LC » ou « EEQ-111 » (GTD 111 équivalent)
          • Coating : « HVOF « MCrALY » ou « GT33 »
          • Hardwares et fiches de pesée inclues
        • Intégralité de la visserie :
          • Kits Vis et Goujons d’accouplement
          • Kits tirants Compresseur et Turbine
        • Toute les pièces fournies par MC2 Energy sont OEM « Original Equipement Manufacturer »

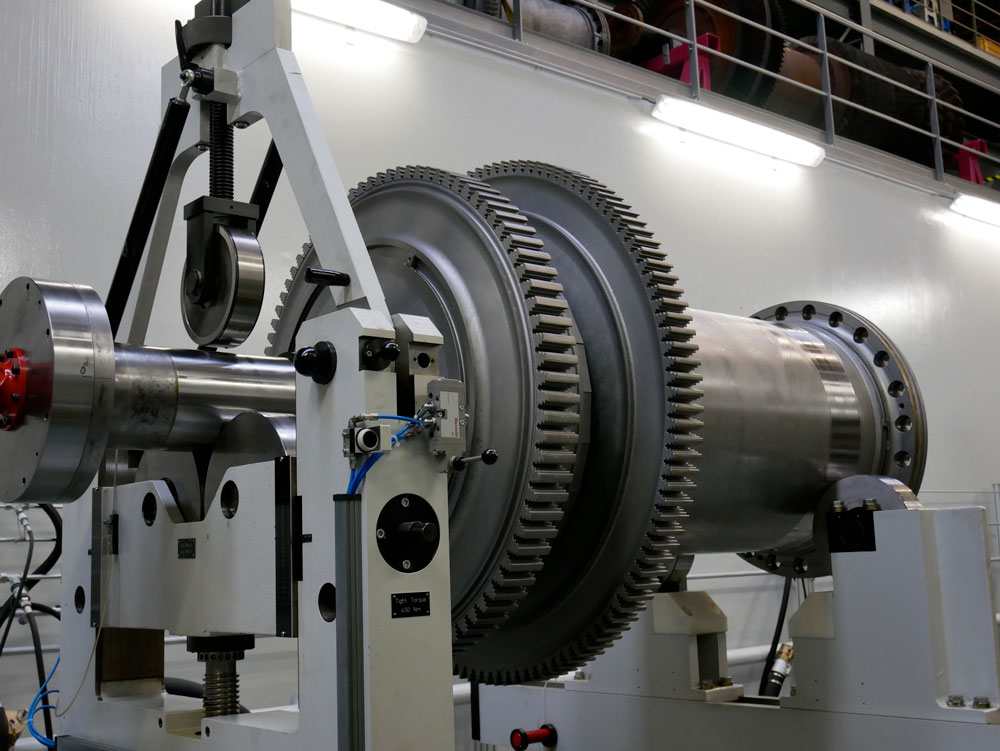

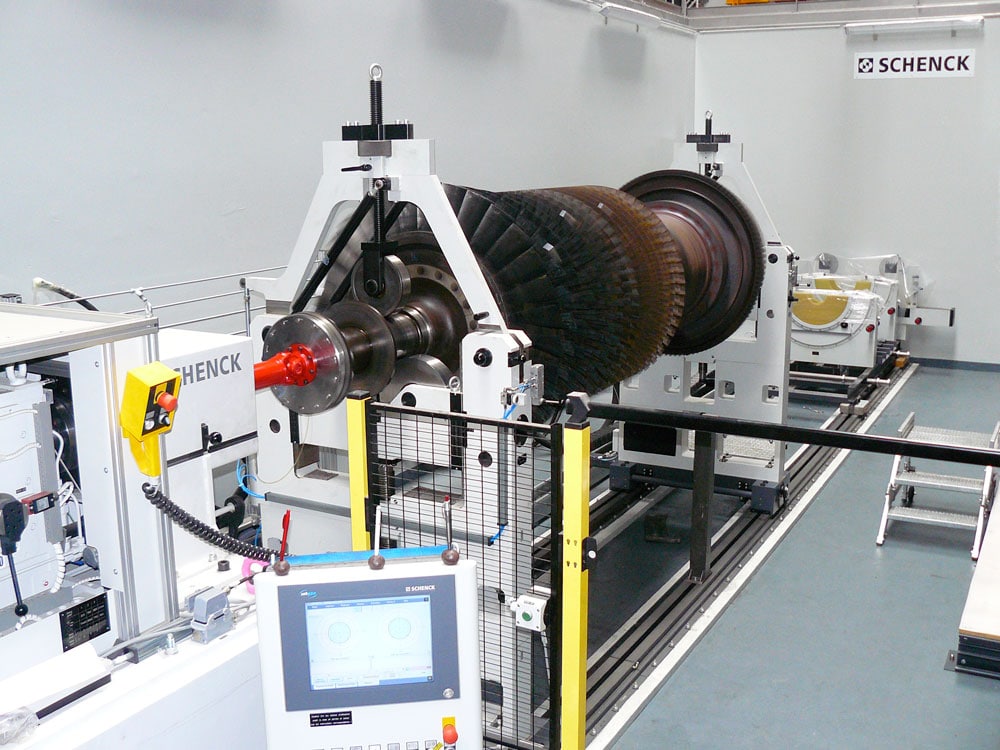

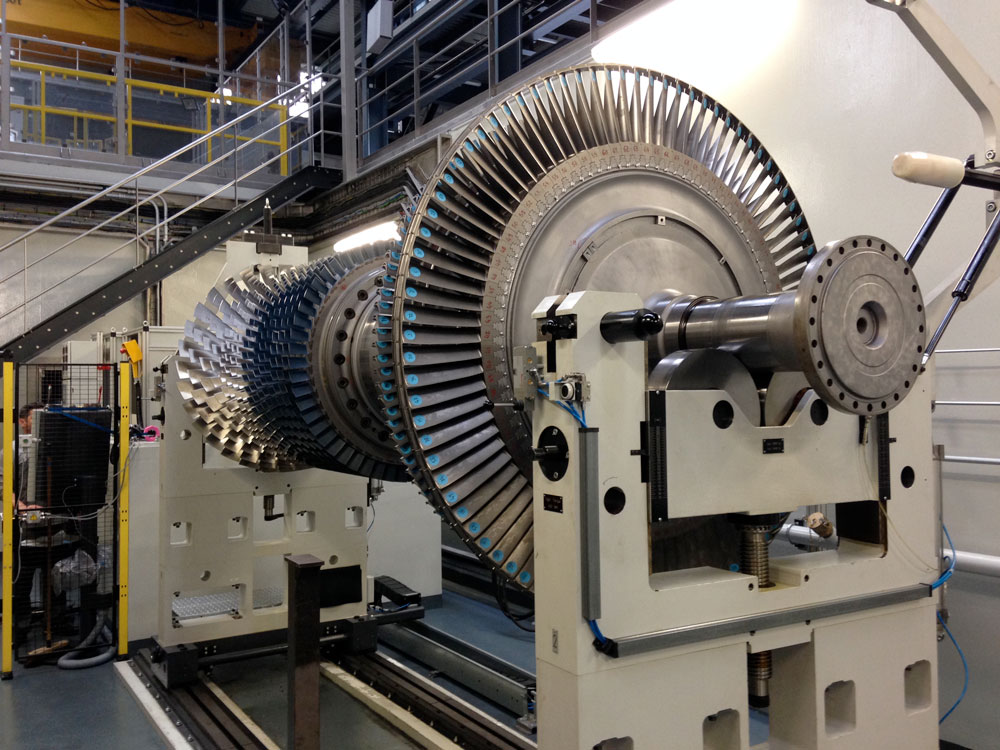

          • Nos équipements SCHENCK :
            •  Équilibrage dynamique Rotors assemblés jusqu’à 80 Tonnes
            • Équilibrage dynamique horizontal des Rotors Compresseur ou Turbine

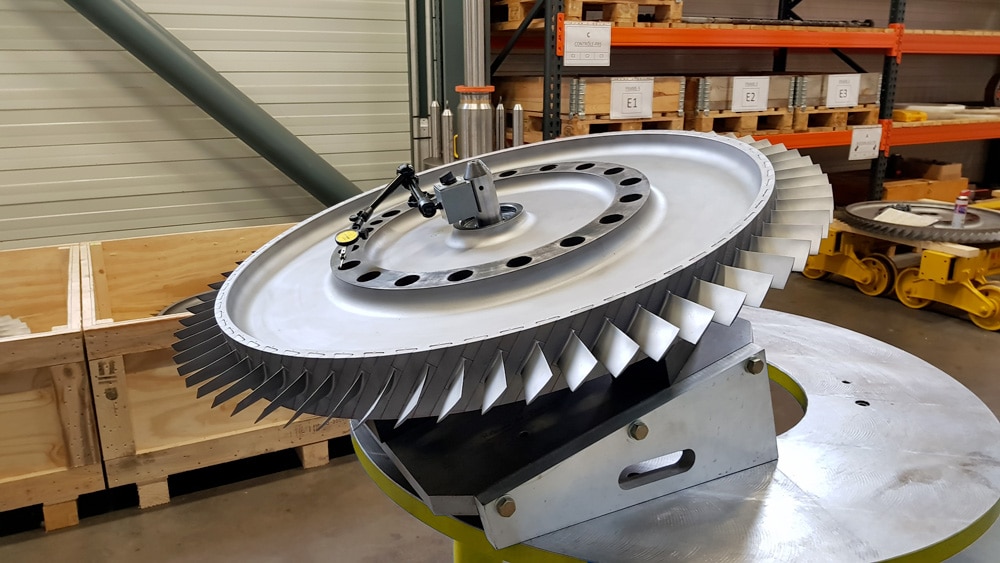

            • Équilibrage vertical statique des composants Rotors, Compresseur et Turbine jusqu’à 4 Tonnes
          • Les tolérances d’équilibrage annoncées par le constructeur garantissent le bon fonctionnement des rotors installés dans les unités
          • Nos équilibreuses SCHENCK , répondent aux normes ISO 2953 soit une sensibilité d’équilibrage de 0.5 grmm/kg.
          • Contrôle final
          • Emballage et préservation longue durée
          • Rédaction et émission du rapport de réparation

          Nos réalisations ainsi que nos offres préparées et commentées par notre staff technique vous assureront dans les délais annoncés un travail de qualité.

          Schéma de compréhension

          MC2 Energy Schéma de compréhension

          Partie Turbine

          MC2 Energy Améliorations partie Turbine

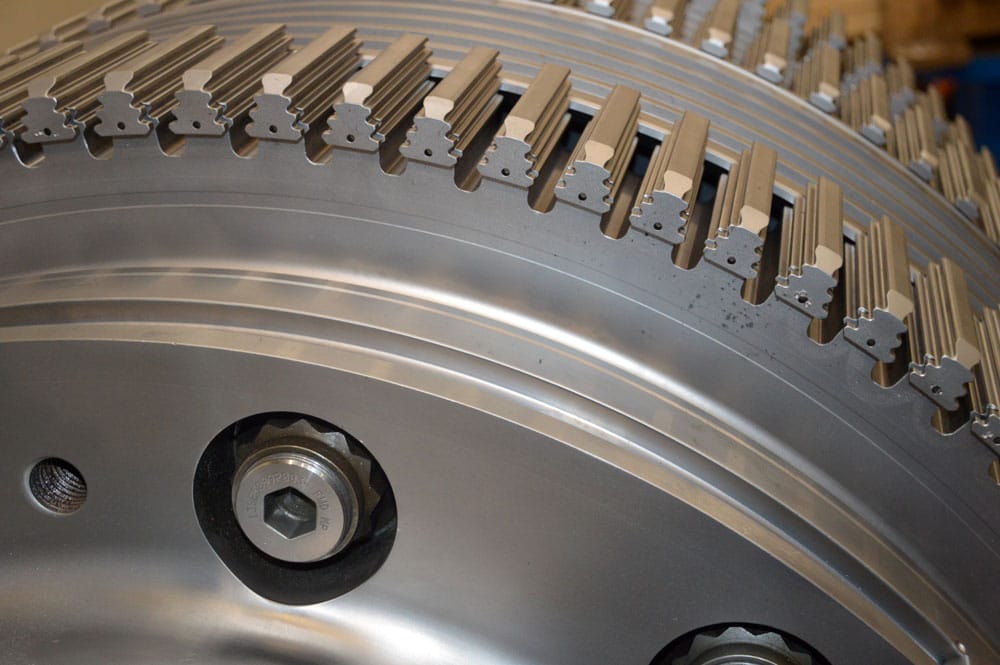

          Roues Turbines Frame 5/6/9

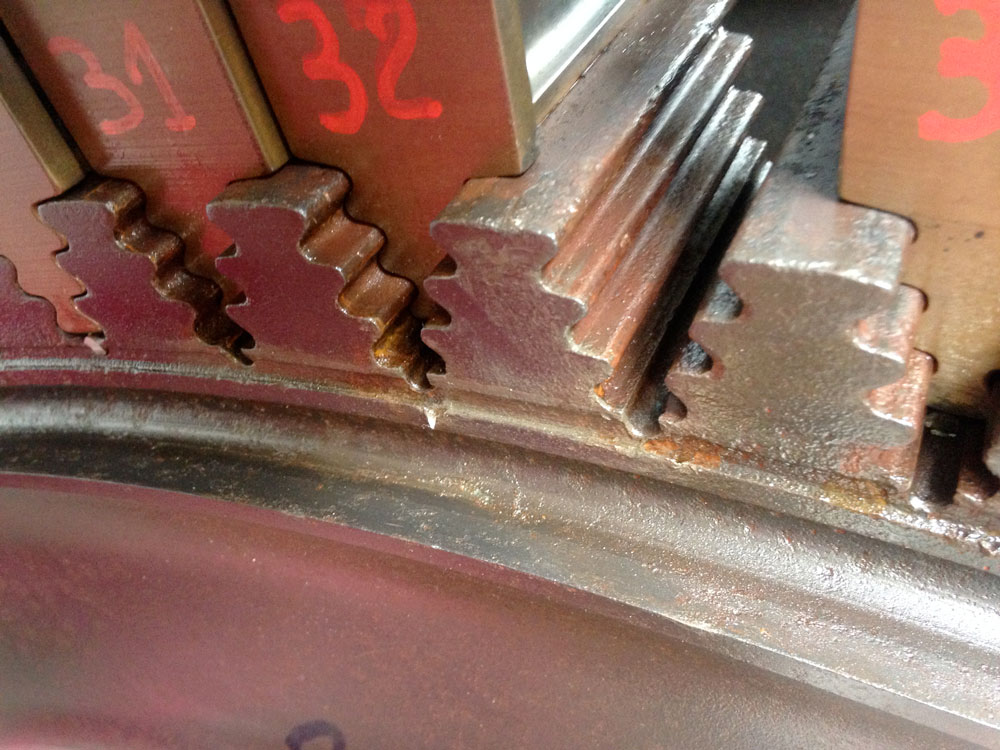

          L’arrêt prolongé d’une turbine à gaz sans virage de la ligne d’arbre provoquera l’apparition anormale de corrosion sur les faces actives et inactives des pieds de sapin.
          Lors de la remise en service de la machine, la rouille va se détacher, et se comporter tel un abrasif qui accélérera l’usure des zones de contraintes.

          Il en résultera un jeu excessif entre une aube et son entaille de roue Turbine qui pourra entraîner la libération d’une goupille d’étanchéité, la rupture d’une goupille de verrouillage voire la casse d’une aube Turbine ou du pied de sapin.

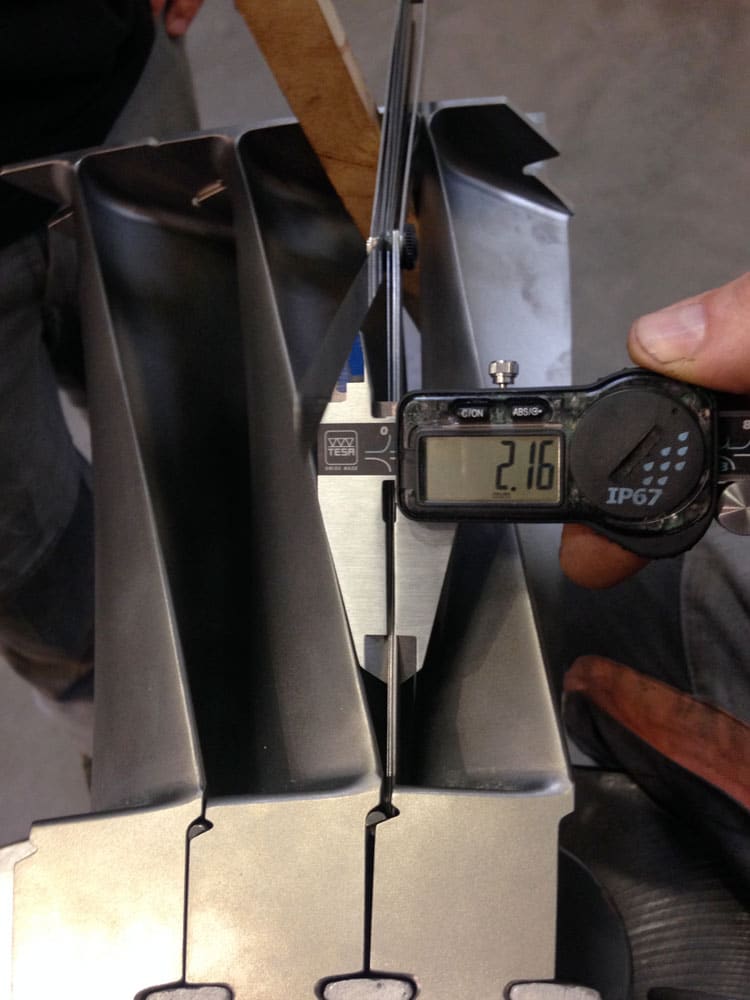

          Réduction des jeux aubage Turbine

          Notre procédure de réparation pour réduire les jeux d’aubage offre une solution alternative au remplacement coûteux d’une roue Turbine.

          Partie Compresseur

          MC2 Energy Améliorations partie Compresseur

          Partie Compresseur

          La partie Compresseur se retrouve généralement exposée aux problèmes suivants:

          • Condensation
          • Air salin / Chloride (environnement corrosif )
          • Air chargé de particules abrasives ( silice, poussière, etc…)

          Ces phénomènes donneront lieu à l’apparition de corrosion et d’érosion pouvant provoquer des piqûres et pertes de profil.

          Conséquence pour l’aubage Compresseur :

          La combinaison « piqûres de corrosion et fatigue » liée aux cycles de fonctionnement du Compresseur (hautes fréquences d’oscillation des aubes) fragilise les aubes Compresseur et augmente les risques de casse en pied ou en pleine pale.

          Conséquence pour les disques Compresseurs :

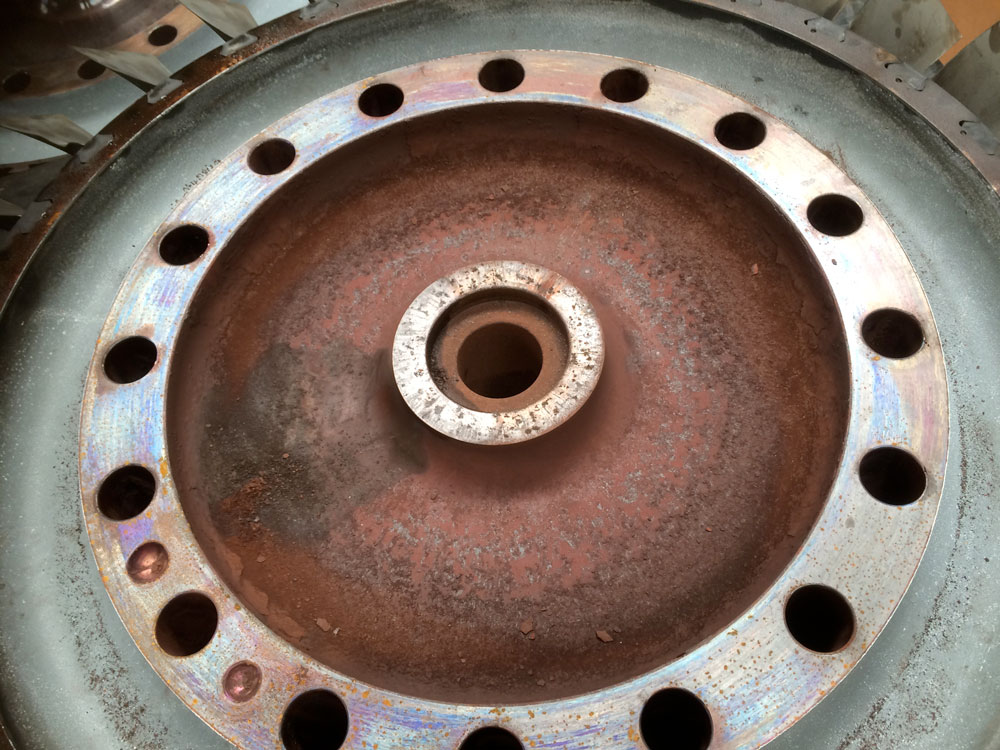

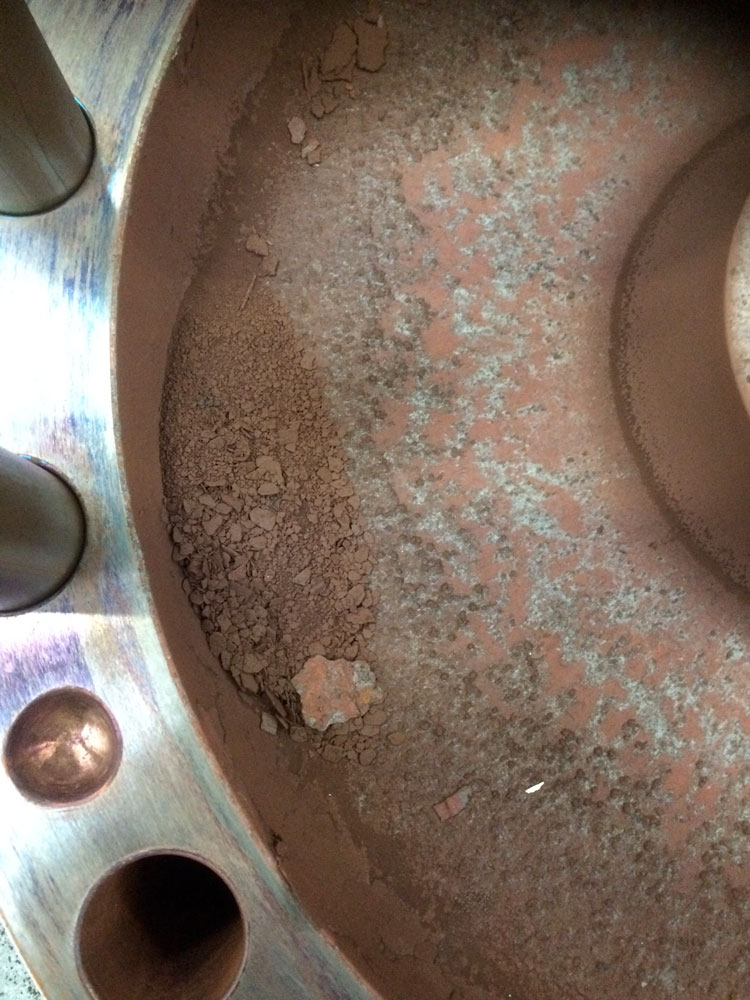

          Fragilisation des disques, et colmatage par la rouille des espaces thermiques inter-disques.

          Dégradation de la qualité d’équilibrage des disques provoquée par une accumulation importante de dépôt de rouille.

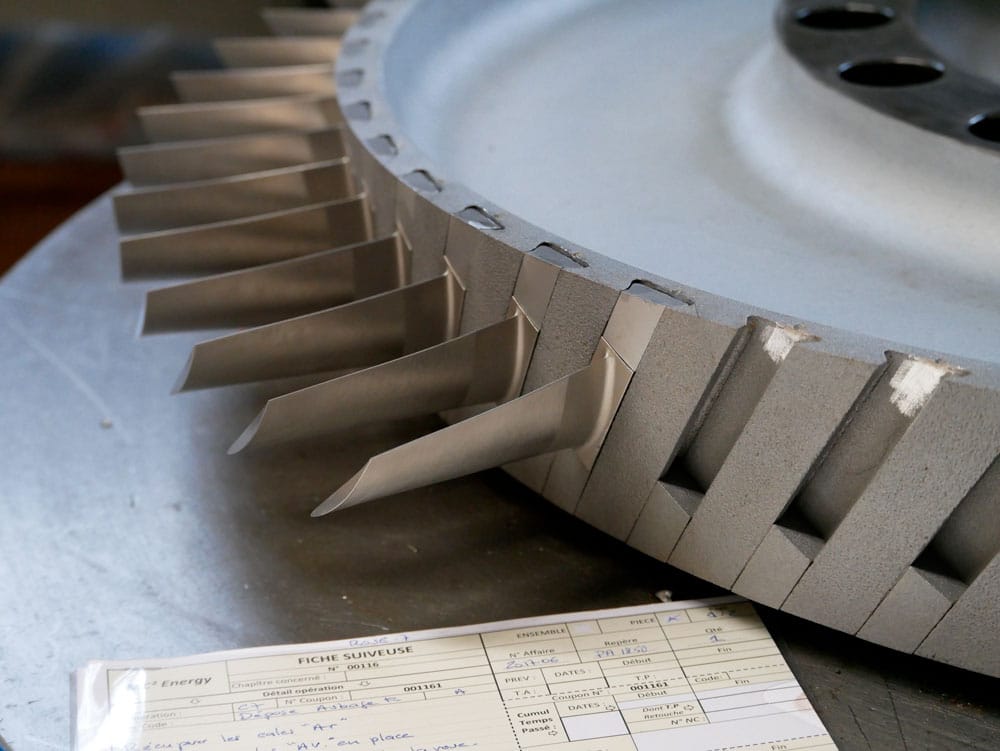

          Aubage Compresseur

          MC2 Energy intervient en terme de conseil pour la configuration de l’aubage compresseur à remplacer (rotor et stator).

          Exemples :  définition des matériaux, type de revêtement, design.

          Les Aubes Compresseurs fournies par MC2 Energy sont conformes aux derniers design et exigences OEM.

          Disques Compresseurs

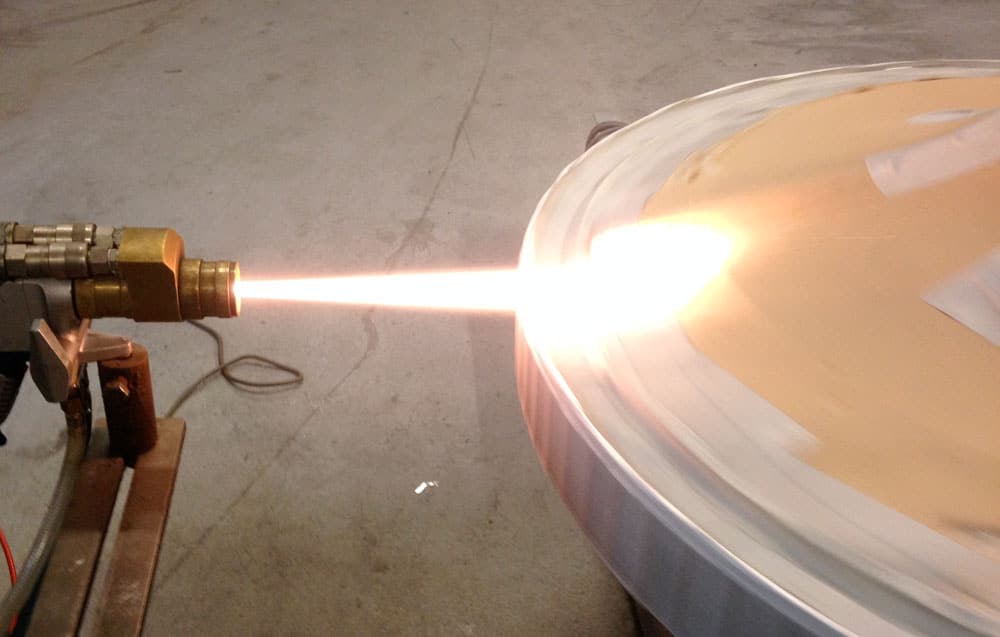

          Afin d’augmenter la durée de vie des composants du rotor nous vous proposerons d’appliquer un revêtement sur les zones des disques Compresseur (web area, outer diameter, dovetail) exposés à la corrosion.

          MC2 Energy Évaluation de vie

          Conséquences possibles au non-respect des procédures de réparation ou d’évaluation de vie des rotors type GE.

          Dans le cadre d’une réparation pour casse majeure ou d’évaluation de durée de vie des rotors type GE le seul historique du rotor ou expertise partielle ne suffira pas à se prononcer sur la possibilité de reconduire ou non un rotor pour exploitation.
          Le contrôle de certains composants majeurs d’un rotor de Turbine à gaz type GE ne peut se faire que dans certaines conditions.

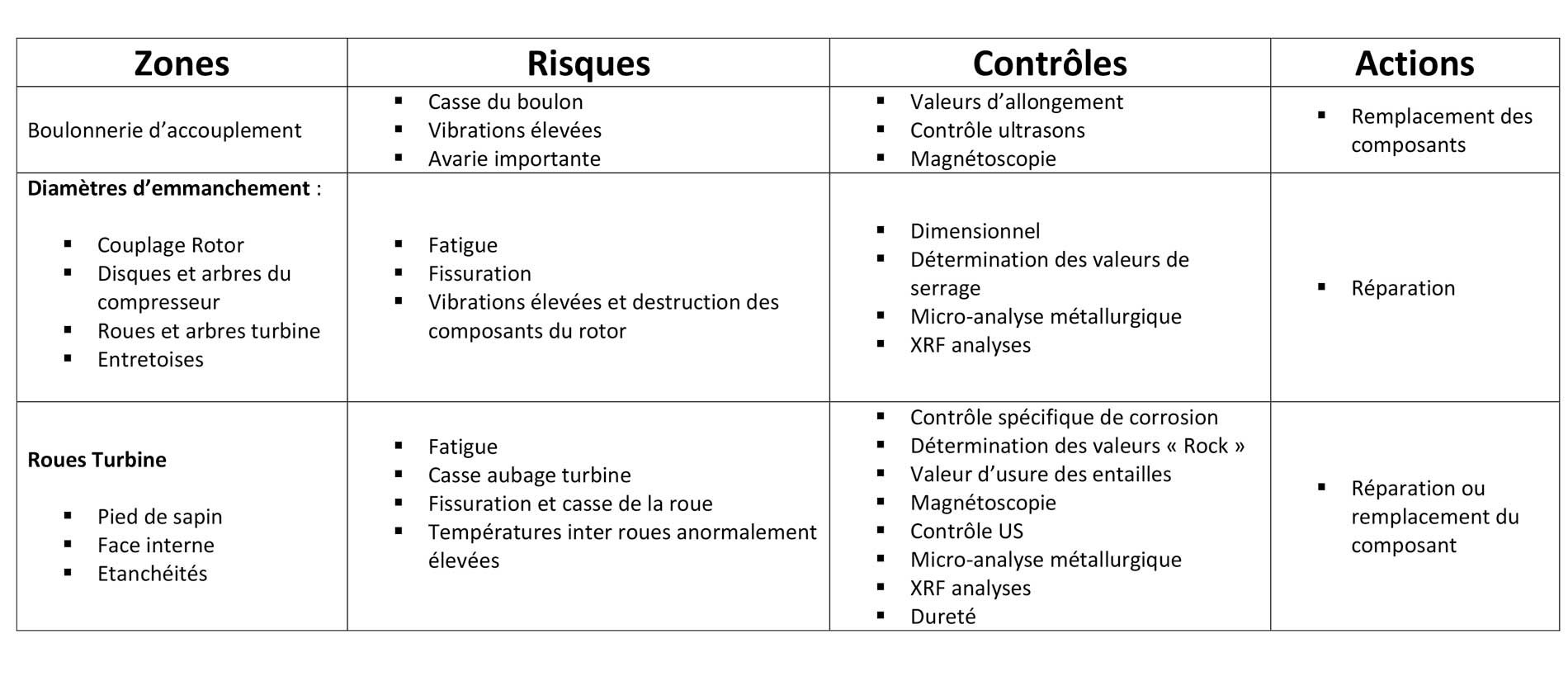

          Un dépilage sera indispensable afin de pouvoir accéder à des zones bien définies et de permettre les contrôles essentiels suivants :

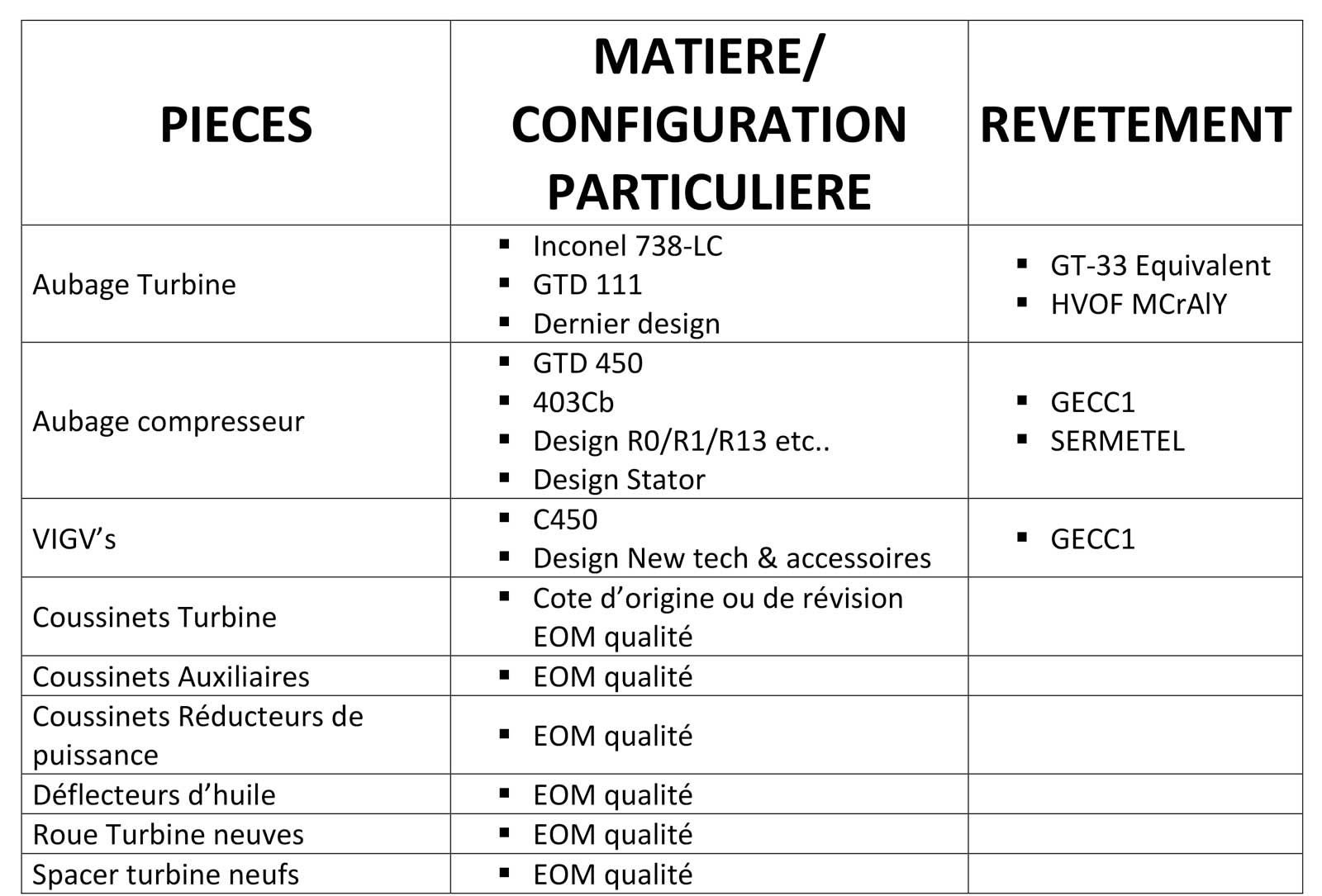

          Pièces neuves

          MC2 Energy Pièces de rechange

          Nous connaissons l’importance de la qualité des pièces de rechange installées dans vos machines.

          Les pièces que nous mettrons à votre disposition dans les meilleurs délais correspondront au dernier design requis pour votre équipement.
          Le design la définition matière ou le revêtement auront une importance capitale sur la fiabilité de votre machine.

          MC2 Energy vous proposera le composant le plus adapté à votre machine.

          Rotors d'occasion

          MC2 Energy Pièces de rechange

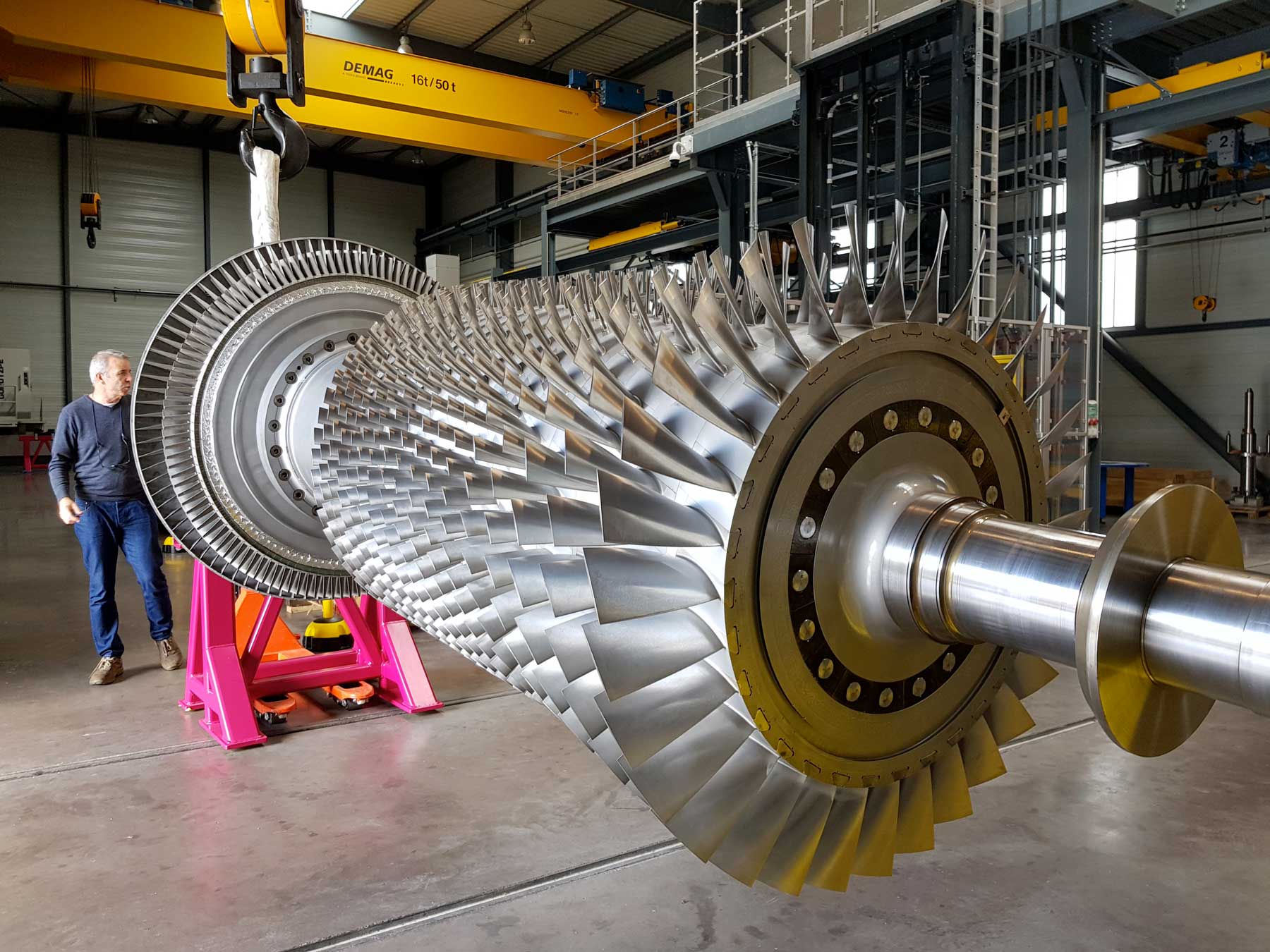

          Rotors de seconde main disponibles et garantis par MC2 ENERGY

          MS 5000
          MS 6000

          Autres rotors sur demande ( MS 3002/ 5002/ 9000).
